Sesión 10 extra 1#
Inferencia exacta#
Objetivos:
Describir intuitivamente el algoritmo de eliminación de variables.
Usar el algoritmo suma-producto para resolver preguntas de probabilidad condicional.
Usar el algoritmo max-suma para resolver preguntas de MAP.
Referencias de interés:
Probabilistic Graphical Models: Principles and Techniques - Capítulo 9. Exact Inference: Variable Elimination. Pages 287. MIT Press.
1. Algoritmo de eliminación de variables (Suma-Producto)#
El algoritmo de eliminación de variables es un método exacto para calcular probabilidades marginales o condicionales en una red bayesiana.
Su objetivo es evitar construir la distribución conjunta completa, reduciendo el número de multiplicaciones y sumas necesarias.
Idea principal:#
En lugar de calcular todo \(P(X_1, X_2, ..., X_n)\) y luego marginalizar, vamos eliminando las variables una por una, combinando solo los factores que las contienen.
Así, se minimiza el número de operaciones y el tamaño de los factores intermedios.
Pasos del algoritmo#
El proceso de eliminar alguna variable \(Z\) de un conjunto de factores \(\bar{\Phi}\), se puede describir como:
Determinar el conjunto de factores que involucran a la variable \(Z\):
\[\Phi' = \left\{\phi_i \in \Phi : Z \in \mathrm{scope}[\phi_i]\right\}\]Calcular el producto:
\[\psi = \prod_{\phi_i \in \Phi'} \phi_i\]Calcular la marginalización:
\[\tau = \sum_Z \psi\]Sobreescribir el conjunto de factores original:
\[\bar{\Phi} := \left(\bar{\Phi}\setminus \Phi'\right) \cup \{\tau\}\]
Nota
Por tanto, el algoritmo completo puede describirse como:
El primer paso es reducir todos los factores de acuerdo a la evidencia, si es que hay.
Para cada variable \(Z\) que no sea de interés:
Eliminar la variable \(Z\) de \(\bar{\Phi}\).
Multiplicar los factores restantes.
Veámos un ejemplo#
Restaurante#
Variables:
Ubicación \(L\) (Bad: \(l^0\), Good: \(l^1\)).
Calidad \(Q\) (Bad: \(q^0\), Normal: \(q^1\), Good: \(q^2\)).
Costo \(C\) (Low: \(c^0\), High: \(c^1\)).
Número de personas \(N\) (Low: \(n^0\), High: \(n^1\)).

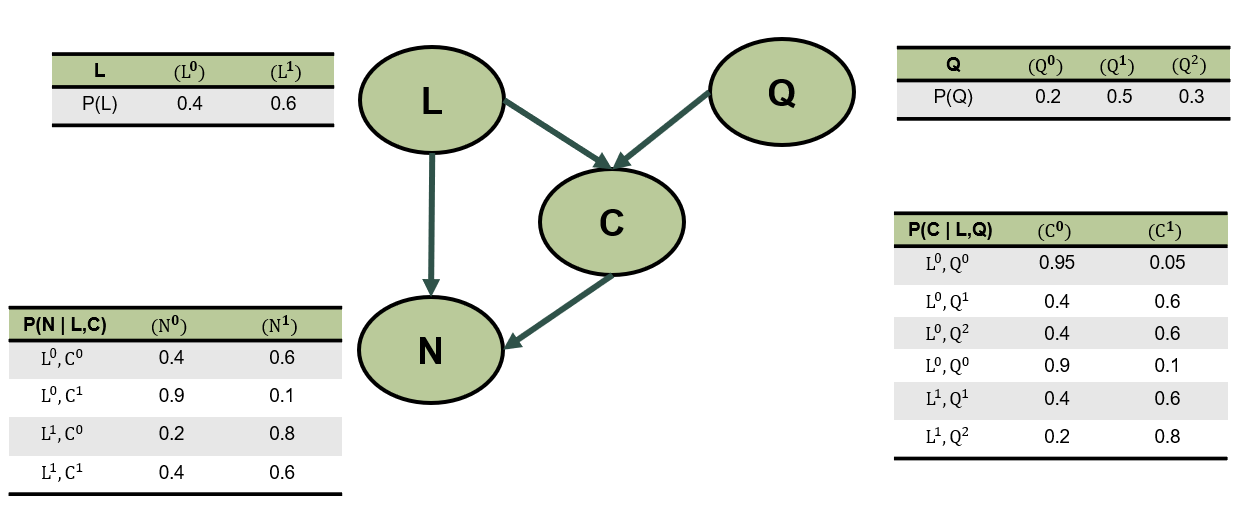

Figura 1. Modelo gráfico de restaurante.
from pgmpy.models import DiscreteBayesianNetwork
from pgmpy.factors.discrete import TabularCPD
from pgmpy.inference import VariableElimination
import os
/home/docs/checkouts/readthedocs.org/user_builds/modelos-graficos-probabilisticos/envs/v2026/lib/python3.13/site-packages/pgmpy/estimators/__init__.py:4: FutureWarning: `pgmpy.estimators.StructureScore` is deprecated and will be removed in v1.3.0. Use `pgmpy.structure_score` instead.
from .StructureScore import (
import pickle
ruta = os.path.join('..', 'data', 'restaurant_model.pkl')
with open(ruta, "rb") as f:
restaurant_model = pickle.load(f)
print(type(restaurant_model))
<class 'pgmpy.models.DiscreteBayesianNetwork.DiscreteBayesianNetwork'>
VariableElimination?
infer = VariableElimination(restaurant_model)
La función query() calcula probabilidades exactas de una o más variables.
infer.query?
La probabilidad conjunta es:
Si queremos calcular \(P(N)\):
p_N = infer.query(
variables=["N"],
elimination_order=["Q", "C", "L"]
)
print(p_N)
+------+----------+
| N | phi(N) |
+======+==========+
| N(0) | 0.4452 |
+------+----------+
| N(1) | 0.5548 |
+------+----------+
¿Qué sucede si tenemos evidencia?
Ahora, calculemos \(P(N, L=l^1)\):
Primero, debemos reducir nuestros factores de acuerdo a la evidencia: \(\phi_L(l^1)=\phi_L'()\), \(\phi_C(C,l^1,Q)=\phi_C'(C,Q)\), \(\phi_N(N,l^1,C)=\phi_N'(N,C)\).
Después, ejecutamos el algoritmo normalmente:
p_N_given_l1 = infer.query(variables=["N"],
evidence={"L": 1},
elimination_order=["Q", "C"])
print(p_N_given_l1)
+------+----------+
| N | phi(N) |
+======+==========+
| N(0) | 0.3120 |
+------+----------+
| N(1) | 0.6880 |
+------+----------+
1.2. Importancia del orden de eliminación#
Por ejemplo, retomamos el ejemplo del restaurante.
\(Q-C-L\)
Operación: \(\tau_1(C,L)=\sum_{Q}\phi_Q(Q)\phi_C(C,L,Q)\)
Operación: \(\tau_2(N,L)=\sum_{C}\phi_N(N,L,C)\tau_1(C,L)\)
Operaración: \(\tau_3(N)=\sum_{L}\phi_L(L)\tau_2(N,L)\)
%timeit p_N = infer.query(variables=["N"], elimination_order=["Q", "C", "L"], show_progress=False)
918 μs ± 2.13 μs per loop (mean ± std. dev. of 7 runs, 1,000 loops each)
print(p_N)
+------+----------+
| N | phi(N) |
+======+==========+
| N(0) | 0.4452 |
+------+----------+
| N(1) | 0.5548 |
+------+----------+
\(L-C-Q\)
Operación: \(\tau_1(Q,C,N) = \sum_{L} \phi_L(L) \phi_C(C,L,Q) \phi_N(N,L,C)\)
Operación: \(\tau_2(Q,N) = \sum_{C} \tau_1(Q,C,N)\)
Operación: \(\tau_3(Q) = \sum_{Q} \phi_Q(Q)\tau_2(Q,N)\)
%timeit infer.query(variables=["N"], elimination_order=["L", "C", "Q"], show_progress=False)
929 μs ± 23.9 μs per loop (mean ± std. dev. of 7 runs, 1,000 loops each)
1.3. ¿Cómo elegir el orden de eliminación?#
En la práctica, se usan estrategias heurísticas de orden de eliminación. pgmpy ofrece estas opciones dentro del módulo pgmpy.inference.EliminationOrder.
Estas heurísticas ayudan a elegir en qué orden eliminar variables en el algoritmo de Variable Elimination, para minimizar el costo computacional.
MinFillMinNeighborsMinWeightWeightedMinFill

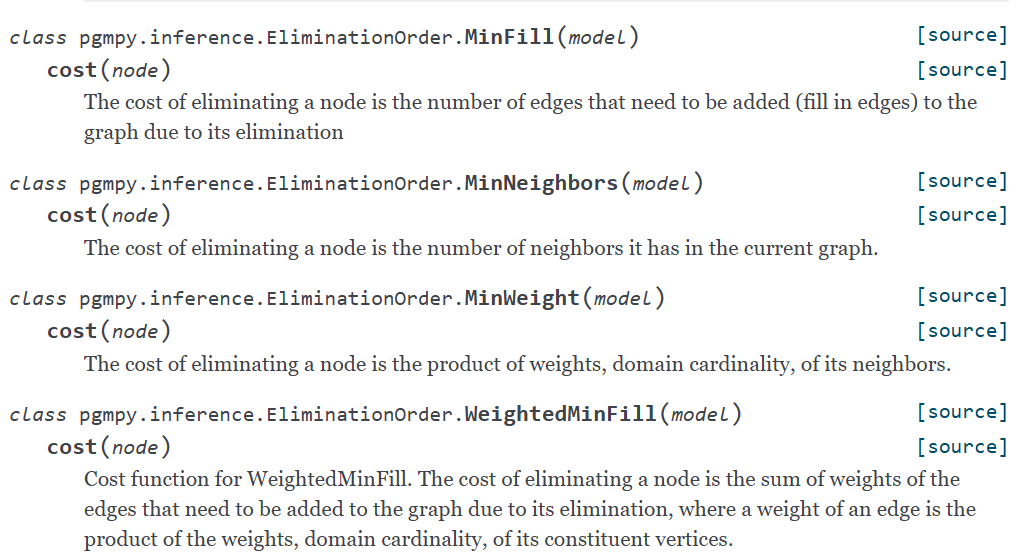

Figura 2. Documentación de pgmpy sobre heurísticas de orden de eliminación.
1.3.1. Heurísticas de orden de eliminación#
El Algorithm 9.4 busca construir ese orden mediante un enfoque greedy: en cada paso elimina la variable que minimiza un costo heurístico (por ejemplo MinFill, MinNeighbors, MinWeight, etc.).

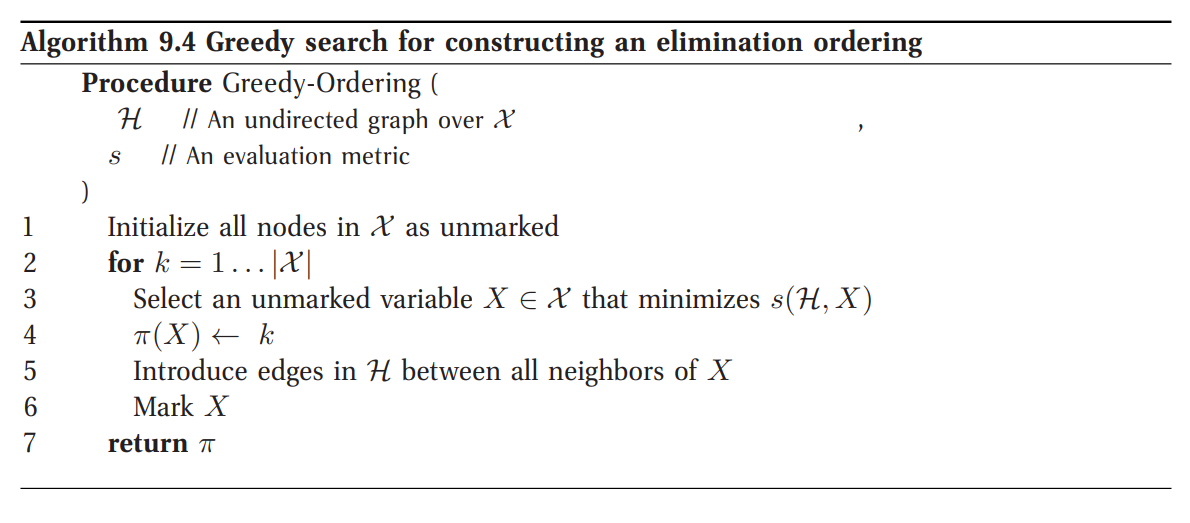

Figura 3. Algoritmo greedy para la construcción de un orden de eliminación de variables. Koller & Friedman (2009, Capítulo 9).
💡 Explicación del algoritmo
🔹Comienzo
\(H\) es el grafo no dirigido (moral graph) que representa las dependencias entre las variables.
\(s\) es una función de evaluación (heurística) que mide el costo de eliminar una variable (por ejemp. MinFill, MinNeighbors, etc.).
🔹Cuerpo
Se comienza con todas las variables.
Initialize all nodes in $X$ as unmarkedSe realizarán tantas iteraciones como variables haya en la red (una por variable eliminada).
For k=1...|X|En cada paso:
se evalúa cada variable según la heurística \(s\).
se elige la que minimiza el costo.
Se asigna a la variable \(X\) la posición \(k\) en el orden de eliminación \(\pi\) (orden final).
Antes de «eliminar» \(X\), se conectan entre sí todos sus vecinos (esto genera los llamados «fill-in edges»). De este modo se preservan las dependencias necesarias para el cáculo posterior.
Se marc \(X\) como «eliminada» (ya no se considera en las siguientes iteraciones).
🔹Return
Al final, el algoritmo devuelve el orden de eliminación \(\pi\) que se usará para realizar la inferencia exacta.
MinFill
El algoritmo MinFill busca el orden más eficiente para eliminar variables en inferencia exacta.
Su idea es sencilla:
Si elimino tal nodo, ¿cuántas conexiones nuevas tendría que crear entre sus vecinos?
El nodo que menos conexiones nuevas (fill-ins) requiera, se elimina primero.
En la siguiente imagen, se muestra un ejemplo del funcionamiento de la heurística MinFill.
Grafo original: modelo dirigido con dependencias.
Grafo moralizado: se quitan las direcciones y se conectan los padres comunes.
Eliminación de nodos: se elimina el nodo que genera menos conexiones nuevas entre sus vecinos.
MinFill elegiría eliminar \(Q\) o \(N\) primero, ya que generan menos conexiones nuevas (1).

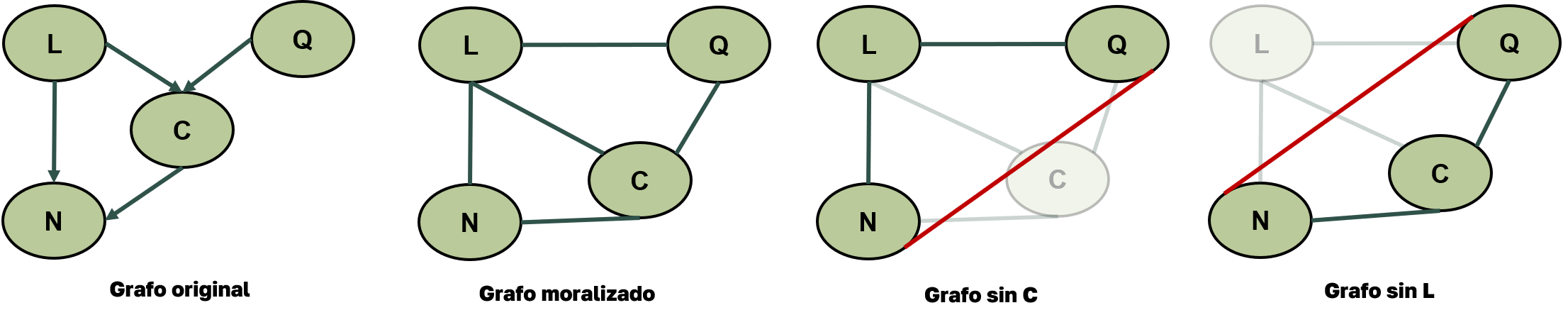

Figura 4. Ejemplo del funcionamiento de la heurística MinFill.
%timeit infer.query(variables=["N"], elimination_order="MinFill", show_progress=False)
1.57 ms ± 83.2 μs per loop (mean ± std. dev. of 7 runs, 1,000 loops each)
MinNeighbors
El algoritmo MinNeighbors propone una forma de decidir el orden de eliminación de variables en inferencia exacta.
A diferencia de MinFill, no evalúa nuevas conexiones posibles, sino la cantidad actual de conexiones.
Si elimino tal nodo, ¿cuántos vecinos (conexiones actuales) tiene?
De esta manera, se evita eliminar nodos muy conectados que podría generar factores grandes y costosos.
En la siguiente imagen, se muestra un ejemplo del funcionamiento de la heurística MinNeighbors.
Grafo original: modelo dirigido con dependencias.
Grafo moralizado: se quitan las direcciones y se conectan los padres comunes.
Eliminación de nodos: se elimina primero el nodo con menos vecinos en el grafo actual.
MinNeighbors eligiría eliminar \(Q\) o \(N\) primero, ya que tienen menos vecinos (2).

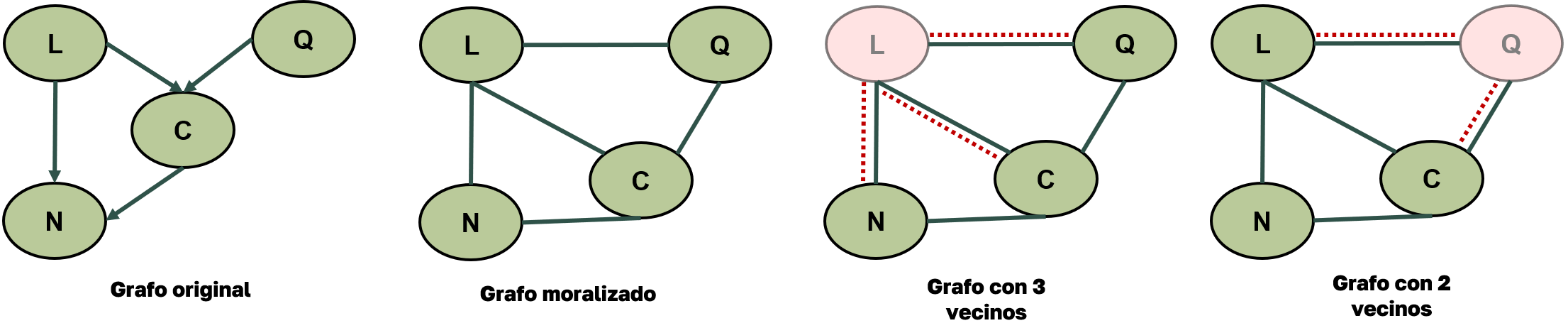

Figura 5. Ejemplo del funcionamiento de la heurística MinNeighbors.
%timeit infer.query(variables=["N"], elimination_order="MinNeighbors", show_progress=False)
1.54 ms ± 38.8 μs per loop (mean ± std. dev. of 7 runs, 1,000 loops each)
MinWeight
El algoritmo MinWeight selecciona el orden de eliminación de variables considerando el peso de los vecinos de cada nodo.
El peso de una variable se asocia con su cardinalidad (número de estados posibles).
Si elimino tal nodo, el costo depende del producto de los tamaños de dominio (pesos) de sus vecinos.
El nodo cuyo producto de pesos sea menor se elimina primero, ya que su eliminación implicaria la creación de factores más pequeños y menos costosos de manejar.
Cálculo del costo (producto de pesos de los vecinos)
Variable |
Vecinos |
Producto de cardinalidades |
Costo |
|---|---|---|---|
\(L\) |
\(\{Q, C, N\}\) |
\(3 \times 2 \times 2 = \mathbf{12}\) |
alto |
\(Q\) |
\(\{L, C\}\) |
\(2 \times 2 = \mathbf{4}\) |
bajo |
\(C\) |
\(\{L, Q, N\}\) |
\(2 \times 3 \times 2 = \mathbf{12}\) |
alto |
\(N\) |
\(\{L, C\}\) |
\(2 \times 2 = \mathbf{4}\) |
bajo |
MinWeight elegiría eliminar \(Q\) o \(N\) primero, ya que tienen menor costo (\(4\)).

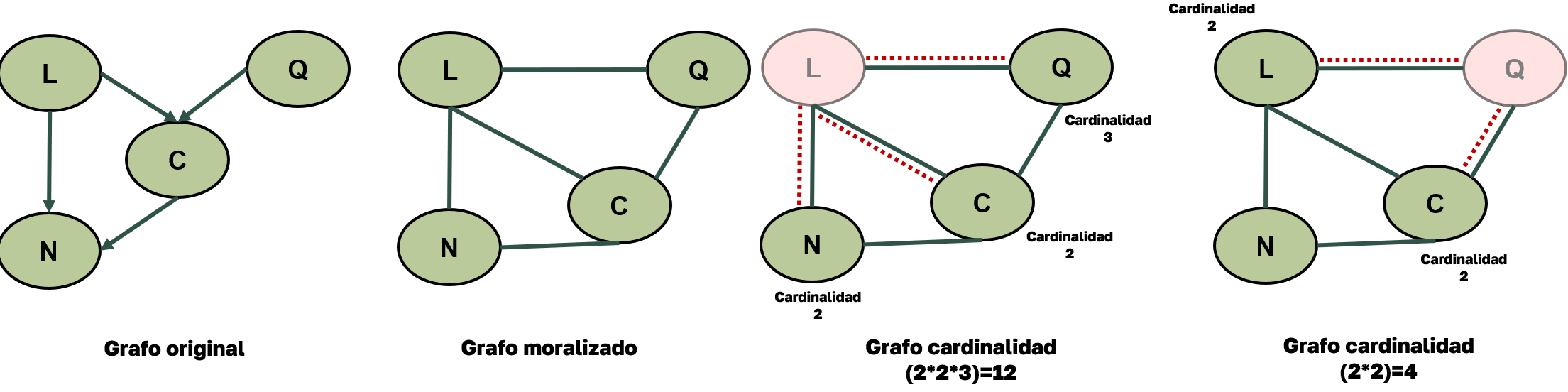

Figura 6. Ejemplo del funcionamiento de la heurística MinWeight.
%timeit infer.query(variables=["N"], elimination_order="MinWeight", show_progress=False)
1.62 ms ± 71.4 μs per loop (mean ± std. dev. of 7 runs, 1,000 loops each)
WeightedMinFill
El algoritmo WeightedMinFill combina las ideas de MinFill y MinWeight.
Evalúa no solo cuántas conexiones nuevas (fill-ins) se crean al eliminar un nodo,
sino también el peso de esas conexiones, considerando el tamaño del dominio de las variables involucradas.
Si elimino tal nodo, el costo es la suma de los pesos (productos de cardinalidades) de las nuevas aristas que tendría que agregarse entre sus vecinos.
El nodo con menos costo ponderado se elimina primero.
Cálculo del costo ponderado
Supongamos que queremos eliminar \(C\).
Sus vecinos son \(\{L, Q, N\}\).
Entre ellos, falta la conexión \(Q\)–\(N\), por lo que hay 1 fill-in.
El peso de esa nueva arista se calcula como el producto de los tamaños de dominio de las variables conectadas:
Por lo tanto, el costo de eliminar \(C\) es:
Si otro nodo genera más aristas nuevas o con variables de mayor cardinalidad, su costo será mayor y se eliminará después.

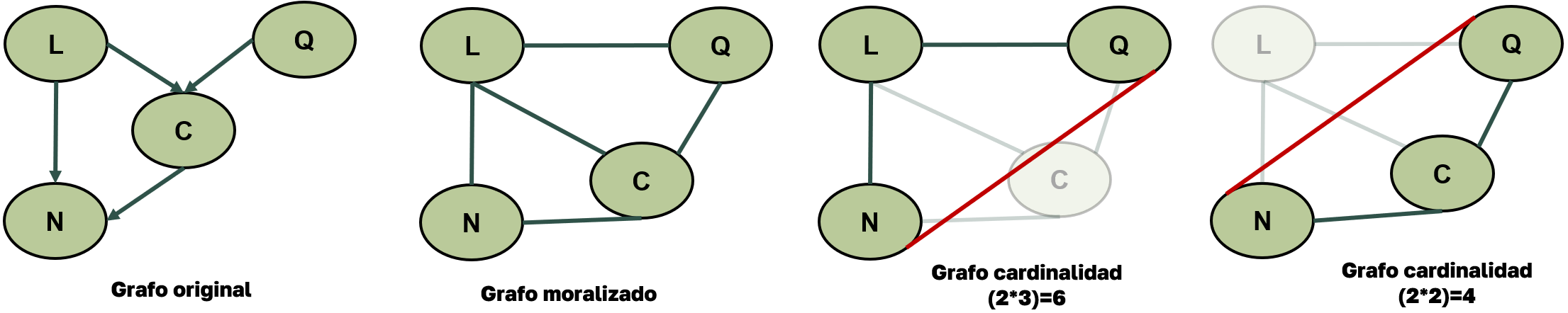

Figura 7. Ejemplo del funcionamiento de la heurística WeightedMinFill.
%timeit infer.query(variables=["N"], elimination_order="WeightedMinFill", show_progress=False)
1.65 ms ± 75.3 μs per loop (mean ± std. dev. of 7 runs, 1,000 loops each)
Recomendaciones
Ninguna de estas heurísticas es «perfecta» -ninguna garantiza siempr el mejor orden-, pero en la práctica suelen funcionar bien.
MinFill y weightedMinFill suelen ser las más eficaces.
WeightedMinFill destaca cuando hay gran variabilidad en los tamaños de los dominios de las variables.
2. Eliminación max-producto (MAP)#
Hasta ahora hemos visto el algoritmo de eliminación de variables para calcular probabilidades marginales o condicionales usando suma-producto.
Recordemos que este algoritmo funciona con consultas de la forma: probabilidad concidicional.
Sin embargo, cuando tenemos consultas de la forma «máxima probabilidad a posteriori» (MAP), necesitamos una variante del algoritmo que utilice la operación de maximización en lugar de suma.
Algoritmo max-producto#
Determinar el conjunto de factores que involucran a la variable \(Z\):
\[\Phi' = \left\{\phi_i \in \Phi : Z \in \mathrm{scope}[\phi_i]\right\}\]Calcular el producto:
\[\psi = \prod_{\phi_i \in \Phi'} \phi_i\]Calcular la max-marginalización:
\[\tau = \max_Z \psi\]Y guardar la variable \(z^\ast\) que maximiza \(\psi\).
Sobreescribir el conjunto de factores original:
\[\bar{\Phi} := \left(\bar{\Phi}\setminus \Phi'\right) \cup \{\tau\}\]
map_query() calcula la asignación de variables que maximiza la probabilidad a posteriori.
infer.map_query(variables=["N"])
{'N': 1}
infer.map_query(variables=["N"], evidence={"L": 0})
{'N': 0}
Algoritmo max-suma#
A menudo, los valores de algunos factores son tan pequeños (probabilidad) que cuando los multiplicamos, producen valores aún más pequeños que la resolución de nuestra memoria: underflow numérico.
Una manera efectiva de trabajar con esta situación es considerar el \(\log\) de los factores.
Tenemos que:
y queremos,
dado que el \(\log\) es una función creciente.
Así, convirtiendo los factores con el logaritmo, nos permite intercambiar productos por sumas, obteniendo cierta robustez práctica contra el underflow numérico.
El algoritmo es completamente análogo:
Max-sum variable elimination algorithm#
Tomar el \(\log\) de cada factor:
\[\theta_k(\bar{X}_k) = \log{\phi_k}(\bar{X}_k).\]\[\bar{\Theta} = \{\theta_{1}(\bar{X}_1), \dots, \theta_{m}(\bar{X}_m)\}.\]Determinar el conjunto de factores que involucran a la variable \(Z\):
\[\bar{\Theta}' = \left\{\theta_i \in \bar{\Theta} : Z \in \mathrm{scope}[\theta_i]\right\}\]Calcular la suma:
\[\psi = \sum_{\theta_i \in \bar{\Theta}'} \theta_i\]Calcular la max-marginalización:
\[\tau = \max_Z \psi\]y guardar la variable \(z^\ast\) que maximiza \(\psi\).
Sobreescribir el conjunto de factores original:
\[\bar{\Theta} := \left(\bar{\Theta}\setminus \bar{\Theta}'\right) \cup \{\tau\}\]
3. Ejercicio aplicación en clasificacion usando MAP#
from sklearn.datasets import load_iris
import pandas as pd
import numpy as np
from matplotlib import pyplot as plt
import warnings
warnings.filterwarnings('ignore')
iris_data = load_iris()
iris_df = pd.DataFrame(
data=iris_data.data[:, :2].astype(int),
columns=iris_data.feature_names[:2]
)
iris_df["species"] = iris_data.target

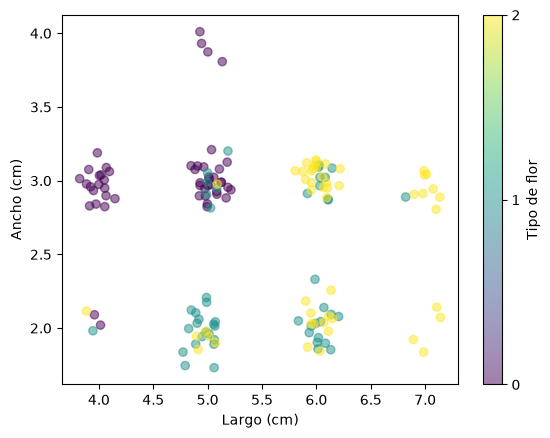

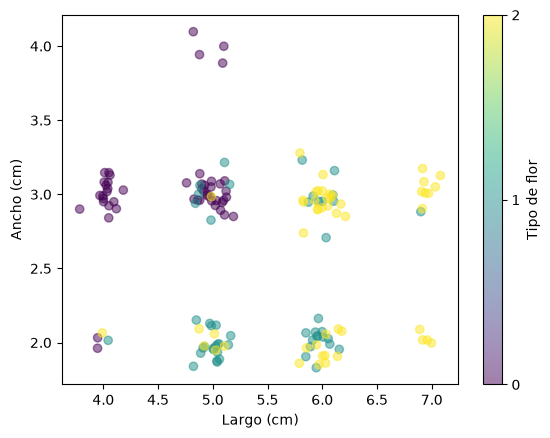

plt.scatter(
x=iris_df["sepal length (cm)"] + np.random.normal(0, 0.1, size=len(iris_df)),
y=iris_df["sepal width (cm)"] + np.random.normal(0, 0.1, size=len(iris_df)),
c=iris_df["species"],
alpha=0.5,
)
plt.xlabel("Largo (cm)")
plt.ylabel("Ancho (cm)")
plt.colorbar(ticks=[0, 1, 2], label="Tipo de flor")
<matplotlib.colorbar.Colorbar at 0x7e1ddbc6b0e0>
Modelo
iris_model = DiscreteBayesianNetwork([
("species", "sepal length (cm)"),
("species", "sepal width (cm)"),
])
# Train/test split
train_df = iris_df.sample(frac=0.8, random_state=42)
test_df = iris_df.drop(train_df.index)
El método fit de la clase DiscreteBayesianNetwork:
actúa como un shortcut para estimar CPDs al modelo.
Acá puedes checar la documentación
# Entrenamiento del modelo
iris_model.fit(train_df)
<pgmpy.models.DiscreteBayesianNetwork.DiscreteBayesianNetwork at 0x7e1ddbcae0d0>
iris_model.check_model()
True
print("species cardinalidad: ", iris_df.species.unique())
print("sepal length (cm) cardinalidad: ", iris_df["sepal length (cm)"].unique())
print("sepal width (cm) cardinalidad: ", iris_df["sepal width (cm)"].unique())
species cardinalidad: [0 1 2]
sepal length (cm) cardinalidad: [5 4 7 6]
sepal width (cm) cardinalidad: [3 2 4]
for cpd in iris_model.get_cpds():
print("CPD de:", cpd.variable)
df = pd.DataFrame(cpd.values,
index=[f"{cpd.variable}({i})" for i in range(cpd.cardinality[0])],
columns=[str(state) for state in cpd.state_names[cpd.variables[1]]] if len(cpd.variables) > 1 else None)
print(df)
print("-------------------------------------------------------------------------------")
CPD de: species
0
species(0) 0.358333
species(1) 0.325000
species(2) 0.316667
-------------------------------------------------------------------------------
CPD de: sepal length (cm)
0 1 2
sepal length (cm)(0) 0.395349 0.000000 0.000000
sepal length (cm)(1) 0.604651 0.538462 0.105263
sepal length (cm)(2) 0.000000 0.435897 0.684211
sepal length (cm)(3) 0.000000 0.025641 0.210526
-------------------------------------------------------------------------------
CPD de: sepal width (cm)
0 1 2
sepal width (cm)(0) 0.023256 0.666667 0.421053
sepal width (cm)(1) 0.906977 0.333333 0.578947
sepal width (cm)(2) 0.069767 0.000000 0.000000
-------------------------------------------------------------------------------
¿Lo podemos calcular manualmente? Veámoslo con un ejemplo sencillo.
# Contar frecuencia conjunta
freq = iris_df.pivot_table(index='sepal length (cm)',
columns='species',
aggfunc='size',
fill_value=0)
# Normalizamos
cpd = freq.div(freq.sum(axis=0), axis=1)
print(cpd)
species 0 1 2
sepal length (cm)
4 0.4 0.02 0.02
5 0.6 0.50 0.12
6 0.0 0.46 0.62
7 0.0 0.02 0.24
El método predict de la clase DiscreteBayesianNetwork:
permite predecir los valores de las variables objetivo dadas las variables observadas.
Aquí estaríamos aplicando el algoritmo de eliminación max-producto (MAP) para predecir la especie de iris dada la longitud y anchura del sépalo:
predictions = iris_model.predict(test_df.drop(columns=["species"]))
predictions
| sepal length (cm) | sepal width (cm) | species | |
|---|---|---|---|
| 1 | 4 | 3 | 0 |
| 14 | 5 | 4 | 0 |
| 20 | 5 | 3 | 0 |
| 21 | 5 | 3 | 0 |
| 37 | 4 | 3 | 0 |
| 41 | 4 | 2 | 0 |
| 48 | 5 | 3 | 0 |
| 52 | 6 | 3 | 2 |
| 57 | 4 | 2 | 0 |
| 58 | 6 | 2 | 1 |
| 71 | 6 | 2 | 1 |
| 74 | 6 | 2 | 1 |
| 87 | 6 | 2 | 1 |
| 88 | 5 | 3 | 0 |
| 90 | 5 | 2 | 1 |
| 91 | 6 | 3 | 2 |
| 92 | 5 | 2 | 1 |
| 99 | 5 | 2 | 1 |
| 102 | 7 | 3 | 2 |
| 103 | 6 | 2 | 1 |
| 106 | 4 | 2 | 0 |
| 107 | 7 | 2 | 2 |
| 116 | 6 | 3 | 2 |
| 121 | 5 | 2 | 1 |
| 124 | 6 | 3 | 2 |
| 129 | 7 | 3 | 2 |
| 130 | 7 | 2 | 2 |
| 140 | 6 | 3 | 2 |
| 144 | 6 | 3 | 2 |
| 149 | 5 | 3 | 0 |
# Accuracy
predictions["species"].values == test_df["species"].values
array([ True, True, True, True, True, True, True, False, False,
True, True, True, True, False, True, False, True, True,
True, False, False, True, True, False, True, True, True,
True, True, False])
(predictions["species"].values == test_df["species"].values).mean()
np.float64(0.7333333333333333)
